Come ispezionare un estintore a CO2: lista di controllo passo dopo passo

La maggior parte degli estintori ti indica il loro stato con un piccolo ago su un manometro. Un estintore a CO2 no. Questa differenza è il motivo per cui imparare a ispezionare correttamente un estintore a CO2 non è solo questione di leggere un quadrante: richiede una serie diversa di controlli, il più importante dei quali è pesare l'unità.

In questa guida ti guideremo attraverso l'ispezione visiva mensile, il metodo di pesatura e i contrassegni sulle bombole che determinano se è ancora legale l'uso di un'unità di CO2. Renderemo inoltre chiaro il confine tra ciò che puoi fare da solo e ciò che deve essere gestito da una società di servizi antincendio certificata.

Perché gli estintori a CO2 necessitano di un approccio di ispezione diverso

Gli estintori a CO2 scaricano rilasciando gas di anidride carbonica pressurizzato. L'agente viene immagazzinato come liquido alla sua stessa pressione di vapore e tale pressione rimane più o meno costante finché la bombola non è quasi vuota. Poiché un manometro sembrerebbe normale quasi completamente in basso, i produttori lo omettono deliberatamente. L'unico segnale misurabile esternamente che indica la quantità di agente rimanente è il peso.

La bombola stessa è un recipiente di gas ad alta pressione piuttosto che un normale guscio di estintore. Negli Stati Uniti, la maggior parte delle bombole di CO2 sono stampate DOT-3AA o DOT-3AL e sono regolamentate da DOT 49 CFR Parte 180. Secondo tali regole, la bombola deve essere sottoposta a un test idrostatico ogni 5 anni. Si tratta di un intervallo molto più breve rispetto al ciclo di prova idrostatica di 12 anni comune per gli estintori a polvere chimica. Quando si ispeziona un estintore a CO2, si esaminano quindi sia le sue condizioni operative che la conformità del recipiente a pressione.

Come ispezionare un estintore a CO2: lista di controllo visivo mensile

L'ispezione mensile è un controllo visivo e fisico che non richiede l'utilizzo dell'estintore. Nella maggior parte dei luoghi di lavoro, questo compito è assegnato alla persona responsabile della sicurezza della struttura o al responsabile del piano. Sia OSHA 1910.157(e) che NFPA 10 prevedono che gli estintori vengano ispezionati con sufficiente frequenza per garantire che siano nella posizione corretta, visibili e pronti. Un passaggio mensile completo su un'unità di CO2 dovrebbe richiedere circa cinque minuti.

Posizione e accessibilità

Verificare che l'estintore sia sulla staffa o sul gancio a muro, che la posizione sia contrassegnata con il segno appropriato e che nulla blocchi l'accesso. Un'unità di CO2 spinta dietro scatole, scaffali o attrezzature non è disponibile quando è necessaria. Controlla anche l'etichetta delle istruzioni. Dovrebbe essere pulito, leggibile e fissato saldamente.

Sigillo antimanomissione e spilla da balia

Il sigillo antimanomissione è una fascetta in plastica o filo metallico che avvolge il perno di sicurezza e la valvola. Se il sigillo è rotto o mancante, è possibile che sia stato utilizzato l'estintore o che il perno sia stato tirato. Non è una questione estetica. Registrare il risultato e programmare un'ispezione certificata. Una spilla da balia mancante dovrebbe mettere l'estintore fuori servizio immediato finché un tecnico non avrà esaminato la valvola.

Corpo del cilindro, tubo e avvisatore acustico

Esaminare il cilindro per individuare ammaccature profonde, corrosione, rigonfiamenti o crepe, soprattutto attorno alla spalla e alla base. La ruggine superficiale può essere pulita, ma le vaiolature o la ruggine passante richiedono un parere professionale. Controllare il tubo per eventuali crepe, ammorbidimenti o raccordi allentati. Quindi ispezionare il corno di scarico. I segnalatori acustici di CO2 sono spesso realizzati in plastica o gomma ed è facile non notare le crepe. Un avvisatore acustico danneggiato può rendere l'estintore inefficace o pericoloso da maneggiare. Se l'unità utilizza un avvisatore acustico sostituibile, installarne uno nuovo Tromba CO2 da 2KG con curva girevole prima di rimetterlo al muro.

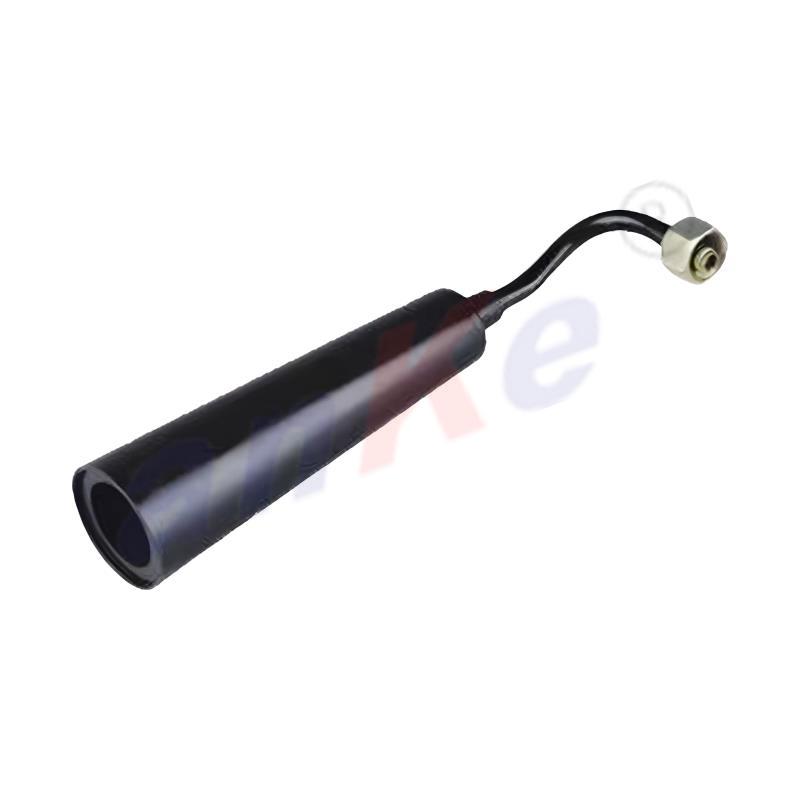

Avvisatore acustico di ricambio per CO2 con curva girevole, dimensionato per bombole da 2 kg

Il metodo di pesatura: l'unico modo per verificare che un estintore a CO2 sia pieno

L'unico modo affidabile per confermare che un estintore a CO2 contenga ancora la quantità nominale di agente è pesarlo. Non è necessario scaricare l'unità e non è necessario un manometro speciale. Ogni bombola di CO2 porta sulla spalla un timbro con la tara. La tara è il peso a vuoto della bombola, inclusa la valvola ma esclusa la CO2.

1. Leggere la tara dal timbro sulla spalla. Apparirà come TARA, TW o un numero accanto a un'unità di peso.
2. Pesare l'estintore completo, compreso il clacson e la manichetta. Per le unità di piccole dimensioni, una bilancia pesapersone può fornire una risposta rapida, ma per un risultato di conformità utilizzare una bilancia con divisioni da 0,1 kg (0,2 lb).
3. Sottrarre la tara dal peso totale.
4. Confrontare il risultato con la carica nominale stampata sull'etichetta o stampigliata sulla bombola.

Lo stesso processo si applica a Estintore portatile a CO2 da 2kg quanto ad un'unità più grande. Esempio: l'etichetta dice 2 kg di CO2 e sulla spalla c'è scritto TARE 8,2 kg. Se la bilancia indica 10,1 kg, il peso netto dell'agente è 10,1 - 8,2 = 1,9 kg. Questo è 0,1 kg in meno rispetto al valore nominale, ovvero il 5%. Secondo una rigorosa regola del 5%, l'unità necessita di ricarica; con la regola del 10%, è ancora accettabile. Il punto è sapere quale regola si applica al tuo sito e registrarne il numero.

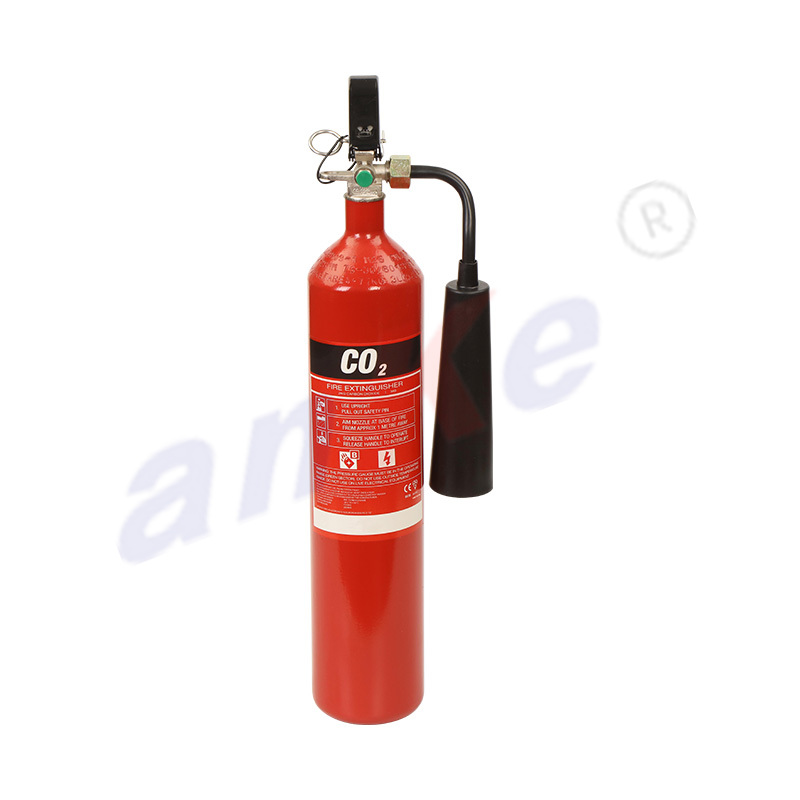

Bombola di CO2 in acciaio legato da 2 kg utilizzata nell'esempio sopra lavorato con tara

Lettura dei contrassegni del cilindro: data di produzione e data del test idrostatico

Il motivo stampato sulla spalla del cilindro può sembrare confuso, ma segue un formato standard. In genere vedrai una specifica DOT come DOT-3AL o DOT-3AA, un numero di serie, una data di produzione e una data del test idrostatico. Le date sono solitamente scritte come MM-AAAA. Un timbro con la scritta DOT-3AL 05-2021 significa che il cilindro è stato prodotto a maggio 2021. Un timbro separato con la scritta HYD 09-2024 significa che ha superato un test idrostatico nel settembre 2024.

Gli estintori a CO2 non hanno una data di scadenza fissa. L'età dell'acciaio non è il fattore decisivo; la data della recente prova idrostatica è. Poiché le bombole di CO2 funzionano ad alta pressione, DOT 49 CFR Parte 180 richiede un nuovo test idrostatico ogni 5 anni. Se la data del test più recente risale a più di 5 anni fa, la bombola non può essere ricaricata e non deve rimanere in servizio attivo finché non viene nuovamente testata. Se non è presente alcuna data di prova leggibile, considerare l'unità come scaduta e programmare una valutazione professionale.

Ispezione professionale annuale e prove idrostatiche

I controlli mensili non sostituiscono mai l’ispezione professionale annuale. Il tecnico rimuove la valvola e controlla i componenti interni: la sede della valvola, lo sblocco di sicurezza, il tubo di scarico e le guarnizioni O-ring. Questo è il livello di ispezione che rileva piccole perdite interne e parti usurate. Comprendere i componenti interni di Valvole estintore a CO2 aiuta a spiegare perché il controllo annuale è così specifico. Una valvola che si apre solo parzialmente, ad esempio, potrebbe consentire una lenta perdita senza alcun segno esterno visibile.

Gamma di estintori a CO2 progettati per una sede uniforme della valvola e uno scarico senza perdite

Oltre al controllo di manutenzione annuale, ogni 5 anni il cilindro deve essere sottoposto a prova idrostatica. Il test idraulico inserisce la pressione dell'acqua all'interno del cilindro e misura se si espande entro limiti di sicurezza. Se lo supera, la data del test viene stampigliata sulla spalla e l'unità può essere ricaricata. Se fallisce, la bombola è danneggiata e deve essere riciclata o sostituita.

Chi è autorizzato a svolgere questi compiti? Il controllo visivo mensile e la scheda di pesatura possono essere eseguiti dal vostro stesso personale, purché sia ​​addestrato a riconoscere i problemi. La manutenzione annuale e il test idrostatico quinquennale devono essere eseguiti da una società di servizi antincendio certificata o da un centro di prova con licenza DOT. Questa differenza è importante per la conformità e anche per la sicurezza.

Cosa fare se riscontri un problema

Alcuni risultati sono minori, altri sono problemi di servizio immediati e altri ancora indicano che l'estintore deve abbandonare del tutto il servizio. Utilizzare questo percorso decisionale.

• Sigillo antimanomissione rotto o mancante: contrassegnare l'unità, annotarlo sul registro di ispezione e predisporre un controllo certificato.
• Perno di sicurezza piegato o mancante: mettere l'unità fuori servizio e far controllare la valvola.
• Avvisatore acustico rotto, bloccato o mancante: mettere l'unità fuori servizio e sostituire l'avvisatore acustico prima di rimetterlo in uso.
• Peso netto di CO2 inferiore alla soglia di ricarica: programmare una ricarica. Non dare per scontato che una bombola leggera produca comunque una scarica completa.
• Ammaccature profonde, corrosione grave, rigonfiamenti, saldature incrinate o perdite sulla valvola: interrompere immediatamente l'uso dell'unità. Potrebbe essere necessario sostituire il cilindro anziché ripararlo.
• Non utilizzare un estintore se non sei sicuro che sia sicuro. Tratta qualsiasi dubbio come motivo per chiamare un tecnico certificato.

Quando sono necessarie sostituzioni, scegliere componenti che corrispondano alle specifiche del cilindro e della valvola. Molti proprietari di strutture trovano pratico tenere una piccola scorta di prodotti Ricambi e accessori per estintori a CO2 a disposizione per rapidi scambi. Verificare sempre la compatibilità prima di sostituire le parti.

Lista di controllo per l'ispezione degli estintori a CO2: guida rapida

Ecco la sequenza dell'ispezione in un modulo che puoi affiggere vicino alla stazione di estinzione o utilizzare come ausilio alla formazione. Le righe mensili appartengono al team della struttura; le righe annuali e quinquennali appartengono ai tecnici certificati.

Un estintore a CO2 può funzionare in modo affidabile per decenni se viene ispezionato secondo il programma giusto e riparato con le parti giuste. Il controllo visivo mensile e il certificato di pesatura richiedono pochissimo tempo. L'ispezione annuale e il test idrostatico quinquennale mantengono il recipiente a pressione legale e sicuro. Quando capirai perché gli estintori a CO2 sono diversi e come ispezionare le parti che contano, potrai tenere ogni unità del tuo edificio pronta per il momento in cui sarà effettivamente necessaria.
